XCMG 414102567 800358022 XE900 XE950 Rupspykerkettingwiel / Aandryfkettingwiel AS / OEM vervaardiger / Quanzhou onderstelonderdeel fabrieksvoorsiening direk

Presisie-onderstel-kragtransmissie vir XCMG XE900/XE950-graafmasjiene: 'n Definitiewe tegniese analise van die rupsaandrywing-tandwielsamestelling (onderdeelnommer)800358022) en die Vervaardigingsuitnemendheid vanCQC-baan

Outeur: Jack
Datum: 5 April 2026

1. Tegniese Oorsig: Die Kritieke Rol van die Aandryfkettingwiel in Ultraklas Myngraafmasjiene

Die rupsaandrywingskettingwiel, ook bekend as die finale aandrywingskettingwiel, kettingwielvelg of aandryfwiel, is die finale en mees belaste komponent in 'n graafmasjien se kragoordragketting. Anders as leiers of rollers wat die rupsketting lei of ondersteun, is die aandryfkettingwiel die aktiewe koppelvlak wat rotasiewringkrag in lineêre beweging omskakel, wat die hele masjien oor mynterreine en konstruksieterreine dryf. Die kettingwiel, wat aan die agterkant van die onderstel geplaas is en direk aan die finale aandrywingsuitsetflens vasgebout is, raak betrokke by die rupskettingbusse en dra die geweldige wringkrag wat deur die graafmasjien se hidrouliese stelsel gegenereer word, in trekkrag om.

Vir operateurs van XCMG XE900- en XE950-graafmasjiene—90 tot 95-ton ultraklas-masjiene wat in grootskaalse mynbou, steengroefontginning en massa-grondverskuiwing ontplooi word—beïnvloed die betroubaarheid van die aandryfkettingstelsel direk masjienmobiliteit, rupskettingleeftyd en algehele operasionele bedryfsduur. Bedryfsdata dui daarop dat onderstelkomponente meer as 30% van die totale toerustingonderhoudskoste kan verteenwoordig, wat ingeligte verkrygingsbesluite noodsaaklik maak vir die optimalisering van die totale koste van eienaarskap.

Hierdie publikasie lewer 'n omvattende tegniese ondersoek van die XCMG OEM-onderdeelnommer800358022, wat die volledige finale aandrywingskettingwielvelg-samestelling vir die XE900 en XE950 groot hidrouliese graafplatforms verteenwoordig. Spesifieke fokus word geplaas opCQC-baan(HELI MACHINERY MANUFACTURING CO., LTD.), 'n vertikaal geïntegreerde vervaardiger gebaseer in Quanzhou, China, met meer as twee dekades se spesialisasie in swaargewig-onderstelkomponente, en waarom sy posisie as 'n bronfabriek saak maak vir globale verkrygingsprofessionele persone wat OEM-gehalte onderstelkomponente teen mededingende pryspunte soek.

2. Die XCMG XE900/XE950-platform: Ingenieurswese vir ekstreme mynboutoepassings

2.1 Masjienspesifikasies en bedryfsomgewing

Die XCMG XE900- en XE950-reeks is myngraafmasjiene van die 90- tot 95-ton-klas wat ontwerp is vir die mees veeleisende toepassings, insluitend grootskaalse steengroefontginning, oopgroefmynbou en groot grondverskuiwingsprojekte. Die XE950G, 'n verteenwoordigende model binne hierdie reeks, werk met die volgende geverifieerde spesifikasies:

Die XE950GPro-variant beskik oor 'n Cummins M15-enjin wat 563 kW teen 2 100 opm lewer, wat laaidoeltreffendheid van tot 640 m³/h behaal, wat erken word as die toonaangewende vlak vir die 95-ton-klas. Die XE950GA voldoen aan China se Fase IV-emissievereistes en handhaaf stabiele werkverrigting selfs in hoë hoogtes en uiterste koue toestande, met 'n gemiddelde beskikbaarheidskoers van meer as 95% en lae bedryfskoste.

2.2 Onderstelkonfigurasie en Komponenthoeveelhede

Die XE900/XE950-onderstel is ontwerp vir strawwe toepassings, met versterkte longitudinale balke en H-raam vir verbeterde dravermoë, en opgegradeerde spoorskakels en spoorrollers vir aansienlik verhoogde lasdravermoë. Die onderstel gebruik 'n boksgestruktureerde liggewigontwerp vir die werktoestel, met kritieke posisies gemaak van soliede smeedstukke, wat sweisspanningskonsentrasie en defekte aansienlik verminder. Spanningsanalise en moegheidslewetoetsing waarborg voldoende sterkte en rigiditeit, wat voldoen aan swaar opgrawings- en mynbouvereistes.

Die spoorkettingsteek vir die XE900/XE950-platform is ongeveer 260 mm (8,5 duim), 'n kenmerkende afmeting vir 90- tot 100-ton-klasgraafmasjiene wat die hoër wringkragbelastings wat deur die 400-560 kW-dryfstelsel gegenereer word, akkommodeer.

3. Onderdeelnommer414102567, 800358022: Identifikasie en Funksionele Argitektuur

3.1 OEM-onderdeelnommer en toepassing

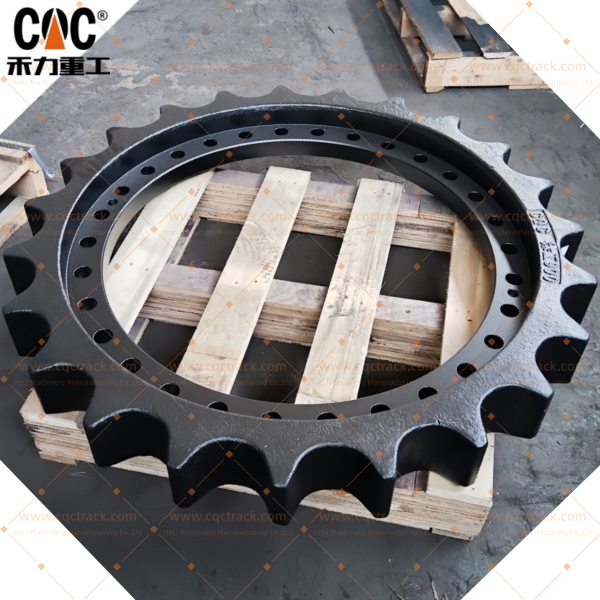

Die XCMG 800358022 Finale Aandrywingskettingwielvelg-samestelling is 'n presisie-ontwerpte komponent wat spesifiek ontwerp is vir die XCMG XE900 en XE950 groot hidrouliese graafmasjiene. Hierdie samestelling verskil fundamenteel van 'n eenvoudige tussenrol of roller; dit is 'n komplekse stelsel wat die kritieke dubbele funksie van finale ratvermindering en rupsaandrywing verrig. Dit skakel die hoëspoed-, lae-wringkragrotasie van die hidrouliese motor om in die laespoed-, hoë-wringkragkrag wat nodig is om die enorme gewig van die masjien en sy vrag te beweeg, terwyl dit gelyktydig met die rupskettingskakels inskakel om die graafmasjien aan te dryf.

3.2 Funksionele Verantwoordelikhede

Die 800358022-dryfkettingwielsamestelling verrig drie missie-kritieke funksies:

1. Kragtransmissie en Wringkragvermenigvuldiging: Die samestelling huisves 'n meerstadium-planetêre ratverminderingstelsel wat die wringkrag eksponensieel vermenigvuldig, wat die masjien in staat stel om uiterste weerstandskragte tydens beweging en graafwerk te oorkom. Die planetêre ratstelsel bestaan ​​uit 'n sonrat wat deur die insetas aangedryf word, tipies drie of vier planetêre ratte wat om die sonrat roteer en deur 'n planetêre draer gehou word, en 'n stilstaande intern getande ringrat wat binne die aandryfkas vas is. Die interaksie tussen hierdie komponente skep die massiewe wringkragvermenigvuldiging wat nodig is vir swaar mynboubedrywighede.

2. Rupsaandrywing en -inskakeling: Die verharde kettingtande raak direk aan die rupskettingskakels en trek die rups om die onderstel om beweging te genereer. Die presisie-bewerkte tandprofiel verseker optimale inskakeling met die rupsbusse, wat puntkontak tot die minimum beperk en kontakspanning oor 'n groter area versprei.

3. Strukturele lasdraer: Die samestelling ondersteun 'n beduidende gedeelte van die masjien se gewig en dra operasionele laste, insluitend skok-, graaf- en reisspanning, deur die rupsbandraam na die grond oor. Dit dien as die stewige monteringskoppelvlak wat die krag van die hidrouliese motor aan die robuuste struktuur van die onderstel verbind.

3.3 Komponent-afbreek en -konstruksie

Die term "Finale Aandrywingskettingstelsel" dui op 'n volledig geslote, verseëlde eenheid wat verskeie substelsels in 'n enkele, bruikbare komponent integreer. Belangrike subkomponente sluit in:

4. Materiaalspesifikasies en hittebehandelingstandaarde

4.1 Materiaalkeuse

Premium-dryfkettingwielsamestellings vir XCMG XE900/XE950-graafmasjiene word vervaardig van hoëgraadse allooistaal wat gekies is vir hul uitsonderlike vloeisterkte, verhardbaarheid en slytasieweerstand. Die primêre materiaal wat vir die 800358022-samestelling gespesifiseer word, is hoëkoolstof-, hoëlegeringstaal soos 42CrMo (AISI 4140-ekwivalent) of 40CrMnMo, gekies vir sy uitstekende verhardbaarheid, hoë moegheidssterkte en superieure slytasieweerstand onder uiterste impakbelastings.

Die aandryfwielliggaam maak gebruik van 'n hoogverhardbare mangaanlegeringsgietstaalmateriaal. Die basismateriaal ondergaan blus- en temperingshittebehandeling, gevolg deur voltand mediumfrekwensie-induksieverharding. Hierdie proses verseker 'n eenvormige mikrostruktuur en verfynde korrels in die oppervlakverhardingslaag, terwyl die basismateriaal goeie taaiheid en sterkte handhaaf, en die tandoppervlak hoë slytasieweerstand behaal.

4.2 Hittebehandelingspesifikasies

Die werkverrigting van 'n aandryfketting hang krities af van sy hittebehandelingsprofiel, wat 'n gradiënthardheidsstruktuur skep wat geoptimaliseer is vir beide slytasieweerstand en impaksterkte:

Die tande ondergaan 'n streng hittebehandelingsiklus wat blus en tempering behels om hoë oppervlakhardheid vir uitsonderlike slytasieweerstand te bereik, terwyl die kern taai en rekbaar bly om skokbelastings te weerstaan ​​en brosbreuk te voorkom. Die tandflanke word dikwels tot 'n groter diepte as die tandwortel verhard om die primêre slytasiemodus te bekamp.

4.3 Dimensionele Spesifikasies en Toleransies

5. CQC TRACK: 'n Gespesialiseerde Vervaardiger van XCMG Onderstelkomponente

5.1 Korporatiewe Profiel en Vervaardigingserfenis

CQC TRACK, wat onder HELI MACHINERY MANUFACTURING CO., LTD. bedryf word, is 'n vertikaal geïntegreerde vervaardiger gebaseer in Quanzhou, China - 'n streek wat erken word as 'n belangrike voorsieningsgroep vir globale grondverskuiwingstoerusting. HELI, wat in die laat 1990's gestig is, het sistematies ontwikkel tot een van die top drie vervaardigers van onderstelkomponente in die Quanzhou-streek, 'n vooraanstaande industriële groep vir die vervaardiging van swaar masjinerie.

Die handelsmerknaam CQC TRACK simboliseer drie fundamentele verbintenisse: Kruiperstelsels, gehalteversekering en verbintenis tot duursaamheid onder die mees skurende en impakvolle omgewings wat in mynbou, steengroefontginning en groot infrastruktuurprojekte teëgekom word.

5.2 Gehaltesertifikate en -standaarde

CQC TRACK werk onder 'n veelvuldige kwaliteitsversekeringsraamwerk, met ISO 9001:2015-kwaliteitstelsel-erkenning. As 'n lid van die Internasionale Sertifiseringsnetwerk (IQNet), word CQC se ISO 9001-sertifikate erken deur 36 lidorganisasies in 33 lande en streke. Elke CQC TRACK-onderstelkomponent word vervaardig onder ISO 9001:2015-gesertifiseerde prosesse, met volle komponentnaspeurbaarheid van rou materiaal tot voltooide montering.

5.3 Vervaardigingsvermoëns en Gehaltebeheer

CQC TRACK se vervaardigingskrag berus op volledige vertikale integrasie en beheerde opeenvolgende prosesse:

CQC TRACK se omvattende onderstelonderdeleportefeulje sluit in rupskettings, skoene, tandwiele, leedraers, onderrollers en draerrollers – spesifiek ontwerp vir swaar rupsgraafmasjiene wat in mynbou en konstruksie wêreldwyd gebruik word. Die maatskappy het gedokumenteerde kruisverwysingsversoenbaarheid vir sy onderstelkomponente oor verskeie handelsmerke, insluitend XCMG, Caterpillar, Komatsu, Hitachi, Doosan, SANY, Volvo en Hyundai.

5.4 OEM- en ODM-diensmodel

CQC TRACK bedryf 'n dubbele diensmodel wat beide gestandaardiseerde vervangingsonderdele en pasgemaakte ingenieursoplossings akkommodeer:

• OEM-vervaardiging: Vervaardiging van komponente volgens presiese kliëntspesifikasies, tekeninge en kwaliteitsstandaarde. Die fabriek is toegerus vir naatlose integrasie in globale voorsieningskettings, wat betroubare volumeproduksie van tandwiele, rollers, leedraers en spoorskakels bied.
• ODM-ingenieurswese: Gesamentlike ontwikkeling, ontwerp en validering van verbeterde of volledig aangepaste ondersteloplossings. Deur gebruik te maak van uitgebreide veldervaring en diep tegniese kundigheid in metallurgie en tribologie spesifiek vir spoorstelsels, spreek die ingenieurspan proaktief algemene foutmodusse aan en bied waarde-geoptimaliseerde ontwerpe wat werkverrigting verbeter en totale koste van eienaarskap verminder.

5.5 XCMG-produkportefeulje

CQC TRACK vervaardig 'n omvattende reeks onderstelkomponente vir XCMG-graafmasjiene, insluitend:

CQC TRACK se XCMG XE265 Final Drive-kettingwielvelg word beskryf as 'n noodsaaklike, hoë-slytasie-komponent wat fundamenteel is vir die aandrywing van die graafmasjien. Die vervangbare ontwerp bied 'n koste-effektiewe oplossing vir die instandhouding van die finale aandrywingstelsel, en die konstruksie van premium hittebehandelde staal verseker duursaamheid en weerstand teen die uiterste skuur en impak wat inherent is aan graafmasjienwerking.

6. Fabriek-direkte verkryging: Mededingende voordele

6.1 Voorsieningskettingwaardevoorstel

Verkryging van die XCMG414102567, 800358022-dryfkettingwielmontering direk vanaf 'n bronfabriek en vervaardiger soos CQC TRACK bied duidelike voordele bo meervlakkige verspreidingskanale:

6.2 Leweringstye en Logistiek

Vir dieXCMG 800358022 aandrywingskettingstelsel, tipiese fabriek-direkte levertye is:

• Voorraaditems: 5–10 werksdae (gereed in voorraad)
• Vervaardig op bestelling: 20–25 dae na kontrakbevestiging
• Ekspresaflewering: Beskikbaar vir dringende vereistes

Standaardversending is FOB vanaf Xiamen-hawe, China, met deur-tot-deur-logistiek beskikbaar deur gevestigde vragversendingsvennootskappe.

6.3 Vergelyking van geraamde koste

7. Installasie, Onderhoud en Diensduuroptimalisering

7.1 Verifikasie voor installasie

Voordat u 'n nuwe aandrywingskettingstelsel installeer, verifieer die volgende kritieke parameters:

1. Boutsirkel-versoenbaarheid — Bevestig dat die boutgatpatroon en deursnee ooreenstem met die finale aandrywingsuitsetflens
2. Pilotdiameter — Verseker konsentriese passing met die finale aandrywingsbehuising
3. Tandprofiel en -steek — Verifieer dat dit ooreenstem met die afstand tussen die rupskettingbus (ongeveer 260 mm vir XE900/XE950)
4. Toestand van die rupsketting — Meet die kettingsteekverlenging; indien dit 3% oorskry, moet kettingvervanging die installering van die tandwiel voorafgaan.
5. Seëltoestand — Inspekteer die koppelvlak-seëloppervlak vir skade

7.2 Opsomming van Installasieprosedure

1. Ondersteun die masjien stewig op 'n stewige, gelyk oppervlak met die spanningsvrye ketting op die rupsketting.
2. Verwyder die bestaande kettingwiel-monteerboute met behulp van gepaste wringkraggereedskap.
3. Maak die monteeroppervlak van die uitvoerflens skoon en inspekteer dit vir skade of slytasie
4. Plaas die nuwe kettingrat-samestelling en installeer nuwe hoësterkte-monteerboute (hergebruik van ou boute is 'n veiligheidsrisiko)
5. Draai boute volgens spesifikasie vas met 'n gekalibreerde wringkragsleutel (raadpleeg die XCMG-werkswinkelhandleiding vir presiese waardes)
6. Installeer of inspekteer die seëlstelsel om interne planetêre ratstelle teen kontaminasie te beskerm
7. Span die rupsketting weer tot die vervaardiger-gespesifiseerde deursag.
8. Bedryf die masjien teen lae spoed en inspekteer vir behoorlike kettingkoppeling en gladde rotasie.

7.3 Onderhoudskedule

7.4 Foutmodusse en Probleemoplossing

7.5 Diensleeftydverwagtinge

Onder normale steengroef- en swaar konstruksietoestande kan 'n kwaliteit na-mark-aandrywingskettingwiel wat aan HRC 58-62 tandoppervlakhardheidspesifikasies voldoen, 4 000-6 000 bedryfsure behaal voordat dit vervang moet word. In strawwe mynboutoepassings met hoogs skuurmateriale (silika-inhoud > 30%) en deurlopende werking, kan die lewensduur tot 3 000-4 000 uur verminder word.

Kritieke Verenigbaarheidsnota: Vervang altyd rupskettings en tandwiele as 'n gepaarde stel. Die installering van 'n nuwe tandwiel op 'n verslete ketting (of andersom) versnel slytasie op beide komponente as gevolg van wanpassende steekgeometrie. Die kostebesparings van gedeeltelike vervanging word vinnig geneutraliseer deur dramaties verminderde komponentleeftyd.

8. Die belangrikheid van behoorlike tandwielkeuse vir ultraklas-mynbou

Die aandryfkettingwiel is waarskynlik die komponent wat die swaarste belaste toestand in 'n graafmasjien se onderstelstelsel het. Anders as rollers wat gewig oor verskeie punte versprei, konsentreer die kettingwiel die volle trekkrag van die masjien op die punt van tandinmenging met die rupskettingbusse. Vir XCMG XE900/XE950-graafmasjiene wat in mynbou en swaar konstruksie werk – masjiene met bedryfsgewigte van nader aan 95 ton en daaglikse produksievereistes wat in duisende tonne gemeet word – is die keuse van hoëgehalte-aandryfkettingwiele met behoorlike materiaalkeuse, hittebehandeling en presisiebewerking noodsaaklik.

CQC TRACK se 800358022-dryfkettingstelsel bevat:

• Hoëkoolstof-, hoëlegeringstaalkonstruksie (42CrMo, 40CrMnMo, of ekwivalent) vir beter graanvloei en impakweerstand
• Induksie-geharde tandoppervlakke (58–62 HRC) met ≥4 mm kasdiepte vir uitsonderlike slytasiebestandheid
• Deurgeharde kern (28–35 HRC) wat taaiheid handhaaf om skokbelastings te absorbeer
• Presisie-bewerkte tandprofiele vir optimale inskakeling met rupskettingbusse
• Meerstadium-verseëlingstelsel wat interne planetêre ratstelle teen kontaminasie beskerm
• ISO 9001:2015-gesertifiseerde vervaardigingsprosesse met volle komponentnaspeurbaarheid

Hierdie ingenieurskenmerke verseker dat behoorlik onderhoude aandrywingskettingwiele betroubare diens sal lewer dwarsdeur hul ontwerpleeftyd in die wêreld se mees veeleisende mynbouomgewings.

9. Gevolgtrekking

Vir operateurs van XCMG XE900- en XE950-graafmasjiene wat in mynbou, steengroefwerk, swaar konstruksie en massa-grondverskuiwing gebruik word—90 tot 95-ton ultraklas-masjiene met daaglikse produksievereistes—is die aandryfkettingwiel / finale aandryfkettingwielvelg-samestelling wat deur onderdeelnommer 800358022 verteenwoordig word, 'n missie-kritieke komponent waarvan die betroubaarheid direk masjienmobiliteit, rupskettingleeftyd en operasionele bedryfsduur beïnvloed.

CQC TRACK onderskei homself as 'n gespesialiseerde vervaardiger wat meer as twee dekades se metallurgiese kundigheid, vertikale integrasie van smee- en hittebehandelingsprosesse, en 'n dubbele OEM/ODM-diensmodel kombineer om onderstelkomponente te lewer wat betroubaar presteer onder die mees veeleisende toestande. As een van die top drie vervaardigers van onderstelkomponente in die Quanzhou-streek - 'n vooraanstaande industriële groep vir die vervaardiging van swaar masjinerie - het CQC TRACK homself gevestig as 'n leier in die ontwerp en produksie van swaardiens-onderstelkomponente vir rupsgraafmasjiene.

Met materiaalspesifikasies, insluitend premium 42CrMo-, 40CrMnMo- en 40CrNiMo-legeringstaal; hittebehandeling wat HRC 58–62 tandoppervlakhardheid met ≥4 mm kasdiepte en HRC 28–35 kernhardheid bereik; ISO 9001:2015-gehaltesertifisering met IQNet internasionale erkenning; en gevorderde meerstadium-verseëlingstelsels, bied CQC TRACK vlooteienaars en verkrygingsprofessionele persone ontwerpte oplossings wat aan OEM-spesifikasies voldoen of dit oortref.

Deur die verkryging van dieXCMG 800358022 aandrywingskettingstelselDirek vanaf die fabriek kry mynbou- en konstruksiebedrywighede toegang tot konsekwente gehalte, direkte tegniese ondersteuning, mededingende pryse (30–40% besparings teenoor OEM), en deursigtige voorsieningskettinglogistiek – faktore wat gesamentlik die totale koste van eienaarskap optimaliseer en masjienbedryfstyd in die wêreld se moeilikste bedryfsomgewings maksimeer.

Outeur: Jack
Spesialiseer in swaar toerusting-onderstelstelsels, betroubaarheid van mynmasjinerie en globale verkrygingsstrategieë vir konstruksietoerustingvlote.

Vrywaring: Hierdie publikasie is oorspronklike inhoud wat vir inligtings- en tegniese verwysingsdoeleindes geskep is. Alle produknommers, handelsname en vervaardigerverwysings word slegs vir identifikasie en kruisverwysing gebruik. Verifieer altyd die versoenbaarheid met u masjien se reeksnommer en onderstelkonfigurasie voordat u bestel. Installasieprosedures wat uit bedryfstandaarde opgesom is, word vir verwysing verskaf; raadpleeg die volledige oorspronklike toerustingdokumentasie voordat u enige onderhoud uitvoer. Waarborginligting is verteenwoordigend en onderhewig aan bevestiging met die vervaardiger ten tyde van aankoop.
