Composants de châssis pour véhicules lourds HYUNDAI

Ensemble de pignon de chenille | Fabricant et fournisseur de qualité OEM

Par JACK
Spécialiste principal des trains de roulement, CQC TRACK

1. Présentation du produit

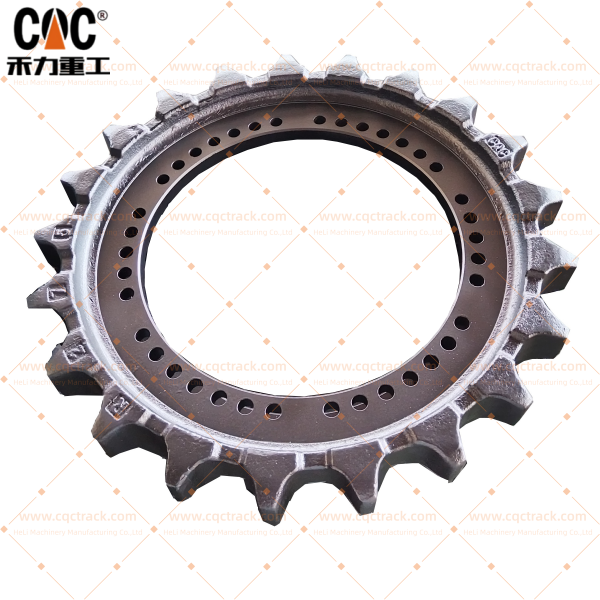

Le pignon de chenille HYUNDAI est un composant de transmission de puissance de haute précision, conçu pour les pelles sur chenilles moyennes à grandes des séries HYUNDAI R250, R275, HX260 et R280. Assurant l'interface essentielle entre le moteur de translation hydraulique et la chaîne de chenille, ce pignon convertit le couple hydraulique en force de traction, ce qui en fait l'un des composants les plus sollicités et sujets à l'usure de l'ensemble du train de roulement.

CQC TRACK fabrique cet ensemble comme pièce de rechange de qualité équivalente à celle des pièces d'origine, conçue pour respecter, voire dépasser, les spécifications d'origine. Grâce à notre intégration verticale, de l'approvisionnement en matières premières au forgeage en matrice fermée, en passant par l'usinage de précision, le traitement thermique et l'assemblage final, nous agissons à la fois comme usine de production et comme partenaire de fabrication pour les distributeurs, les gestionnaires de flottes et les concessionnaires d'équipements sur les marchés mondiaux.

Référence croisée OEM

Modèles d'excavatrices HYUNDAI concernés

2. Spécifications techniques : Conçu pour des cycles de service extrêmes

Le pignon s'engage directement dans les bagues de la chaîne de chenille pour transmettre la puissance motrice. La précision du profil de ses dents, l'intégrité des matériaux et l'uniformité de son traitement thermique déterminent directement la longévité du système de chenilles, son efficacité opérationnelle et la disponibilité de la machine.

2.1 Composition du matériau et traitement thermique

Le choix de l'acier allié au chrome-molybdène 42CrMo4 lui confère une ténacité exceptionnelle, une excellente résistance à la fatigue et une grande capacité à supporter les contraintes de contact à cycles élevés, fréquentes dans les secteurs minier et de la construction lourde. Le procédé de trempe par induction est contrôlé avec précision afin d'obtenir une répartition optimale de la dureté : suffisamment dure pour résister à l'usure abrasive, mais suffisamment ductile pour absorber les chocs sans rupture catastrophique.

2.2 Profil de la dent et précision dimensionnelle

• Géométrie des dents usinées CNC : Chaque dent de pignon est usinée selon les spécifications du constructeur d’origine, avec un contrôle rigoureux du diamètre primitif, de l’épaisseur de la dent et du rayon de pied. Le profil est optimisé pour un engagement en douceur avec les bagues de la chaîne, minimisant ainsi l’usure du pignon et de la chaîne.
• Tolérance de l'interface de montage : le schéma de boulonnage, le diamètre du pilote et l'épaisseur de la bride de montage sont usinés CNC avec une précision de ±0,05 mm, assurant un alignement parfait avec le carter du moteur de transmission finale sans calage ni modifications.
• Intégrité des brides : Les brides usinées avec précision empêchent le déraillement latéral de la voie lors des opérations en pente ou des manœuvres de virage agressives.
• Alignement des trous de boulons : Tous les trous de montage sont usinés avec une tolérance de position de 0,1 mm pour accueillir des boulons de classe 12.9 sans filetage croisé.

2.3 Normes de fabrication

CQC TRACK adopte des normes de fabrication reconnues internationalement afin de garantir une compatibilité mondiale et une qualité constante :

3. Capacités de production : Pourquoi s'approvisionner chez CQC TRACK ?

En tant que fabricant et non simple distributeur, CQC TRACK maîtrise chaque étape de la production, de la certification des matériaux à l'assemblage final. Cette intégration verticale garantit une qualité constante, une traçabilité complète et une chaîne d'approvisionnement fiable.

3.1 Protocole d'assurance qualité

3.2 Procédés de fabrication avancés

Forgeage en matrice fermée : L’ébauche du pignon est forgée selon une technologie de matrice fermée, ce qui produit une structure granulaire dense et uniforme épousant le contour de la pièce. Ce procédé élimine les vides internes et la porosité courants dans les pièces moulées, offrant ainsi une résistance aux chocs supérieure.

Trempe par induction de précision : un chauffage par induction contrôlé par ordinateur, suivi d’une trempe rapide, crée une couche durcie, liée métallurgiquement à un noyau résistant. Cette structure biphasée offre à la fois une résistance à l’usure et une absorption des chocs, essentielles dans les environnements miniers et d’extraction de matériaux.

Vérification par machine à mesurer tridimensionnelle (MMT) : chaque dimension critique est vérifiée à l’aide de la technologie MMT, garantissant que chaque pignon correspond aux spécifications d’origine HYUNDAI pour les schémas de boulonnage, les diamètres pilotes et la géométrie des dents.

Inspection par particules magnétiques (MPI) : 100 % des pignons subissent un traitement thermique MPI après la livraison afin de détecter toute fissure de surface ou de sous-surface, garantissant ainsi une livraison sans défaut.

4. Couverture du marché régional et soutien logistique

CQC TRACK dispose d'une chaîne d'approvisionnement mondiale, de sites de stockage stratégiques et d'une expertise régionale lui permettant de répondre aux diverses conditions d'exploitation des marchés cibles. Notre réseau de partenaires comprend des entrepôts situés dans les principaux hubs mondiaux afin de garantir une livraison rapide.

4.1 Australie et Océanie

L'Australie présente l'un des environnements de trains de roulement les plus exigeants au monde. La combinaison du minerai de fer abrasif en Australie-Occidentale, de la roche dure au Queensland et de la logistique des sites isolés requiert des composants offrant une durée de vie exceptionnelle. CQC TRACK s'est associé à des distributeurs locaux pour garantir la disponibilité des ensembles de pignons HYUNDAI R250/R275/HX260/R280 au moment et à l'endroit où ils sont nécessaires.

4.2 Japon et Asie du Nord-Est

Les marchés japonais et coréen exigent les plus hauts standards de précision et de fiabilité. Nos ensembles de pignons sont fabriqués selon des systèmes de contrôle qualité rigoureux, et une documentation complète est disponible pour chaque expédition. Le marché coréen, berceau des engins de chantier HYUNDAI, requiert des composants conformes aux spécifications d'origine ; CQC TRACK répond à cette exigence grâce à des protocoles qualité stricts.

4.3 Amérique du Sud

Le secteur minier sud-américain, et plus particulièrement l'exploitation du cuivre au Chili et au Pérou, exige des composants de train de roulement capables de résister à une abrasion extrême et à des chocs importants. Nos barbotins sont conçus avec une profondeur de filetage accrue (≥ 6 mm) afin d'offrir une durée de vie prolongée dans ces conditions. Pour le développement des infrastructures en Équateur et les vastes opérations minières du Brésil, CQC TRACK propose des versions standard et renforcées.

4.4 Amérique du Nord

Les environnements d'exploitation variés de l'Amérique du Nord — des sables bitumineux canadiens aux carrières texanes en passant par les projets d'infrastructure mexicains — exigent des composants de train de roulement fiables, quelles que soient les conditions de température et de terrain. Les entrepôts de CQC TRACK en Amérique du Nord garantissent une livraison rapide aux principaux sites de construction et d'exploitation minière.

4.5 Russie et Asie centrale

Pour les opérations en Sibérie et dans l'Extrême-Orient russe, où les températures ambiantes peuvent descendre en dessous de -40 °C, les aciers standard peuvent devenir cassants. CQC TRACK propose une version arctique en acier basse température (LT-Steel) spécialement formulé, offrant une résistance accrue aux chocs par températures négatives. Les boulons de fixation bénéficient d'un revêtement anti-grippage spécial afin d'éviter tout grippage lors de l'installation par temps froid.

4.6 Asie centrale et Mongolie

Le secteur minier d'Asie centrale, notamment l'exploitation du cuivre au Kazakhstan et du charbon en Mongolie, exige des composants de train de roulement capables de résister aux matériaux abrasifs et aux variations de température extrêmes. CQC TRACK propose des options standard et renforcées pour conditions arctiques, adaptées aux exigences régionales.

4.7 Afrique du Sud et Afrique subsaharienne

Le secteur minier africain opère dans des conditions parmi les plus difficiles au monde, des mines de platine profondes d'Afrique du Sud à la ceinture de cuivre de Zambie, en passant par les exploitations de cobalt de la RDC. Les pignons CQC TRACK sont conçus avec des systèmes d'étanchéité robustes et une protection anticorrosion pour résister à ces environnements exigeants.

4.8 Europe

Les clients européens bénéficient d'un entreposage local permettant une livraison rapide sur tout le continent. Tous les produits sont marqués CE et conformes à la réglementation européenne en vigueur. L'importance accordée par le marché européen aux normes environnementales et de sécurité est en parfaite adéquation avec les systèmes de gestion de la qualité de CQC TRACK.

4.9 Corée

Pays d'origine des engins de chantier HYUNDAI, le marché coréen exige des composants répondant aux normes rigoureuses du constructeur. Les ensembles de pignons CQC TRACK sont fabriqués selon les spécifications exactes du constructeur, garantissant une intégration parfaite avec les transmissions finales et les chenilles HYUNDAI.

5. Contexte du système de train de roulement : La solution complète

Bien que cet article se concentre sur l'ensemble de la roue dentée, CQC TRACK fabrique toute la gamme des composants de train de roulement pour les pelles hydrauliques HYUNDAI R250/R275/HX260/R280 :

Pour les gestionnaires de flottes, s'approvisionner en kit de train de roulement complet auprès d'un seul fabricant garantit la compatibilité des composants, simplifie l'approvisionnement, permet de bénéficier de prix dégressifs et assure une qualité constante pour tous les composants.

6. Pourquoi un châssis robuste EXC est important

Les pelles hydrauliques des séries HYUNDAI R250, R275, HX260 et R280 sont polyvalentes et utilisées dans des applications exigeantes à travers le monde :

Dans ces applications, les composants du train de roulement représentent 30 à 50 % des coûts totaux de maintenance de la machine sur l'ensemble de son cycle de vie. Le choix de pignons, de galets et de rouleaux de haute qualité a un impact direct sur :

• Durée de vie de la chaîne : L'usure des pignons accélère l'usure des bagues de chaîne jusqu'à 40 %.
• Temps de fonctionnement des machines : Les défaillances du train de roulement entraînent des temps d’arrêt imprévus d’une durée moyenne de 8 à 12 heures par incident.
• Coût d'exploitation : La durée de vie prolongée des composants réduit le coût total de possession de 15 à 25 %.

Les composants robustes de la série EXC de CQC TRACK sont spécialement conçus pour ces applications exigeantes, avec des améliorations de conception qui corrigent les modes de défaillance connus des produits OEM et de rechange.

7. Partenaires de la chaîne d'approvisionnement et portefeuille de marques

CQC TRACK collabore avec des fabricants de renommée mondiale et entretient des partenariats avec des marques de premier plan afin de garantir la fiabilité de la chaîne d'approvisionnement et l'excellence des produits :

Fabricants partenaires

• Quanzhou Tianlei Engineering Machinery Co., Ltd. – Spécialisée dans les composants de trains de roulement pour engins de 40 à 60 tonnes, conformes aux normes techniques KES et ITM.
• Jining Mingjue Machinery Co., Ltd. – Fabricant professionnel de trains de roulement avec un réseau d'entrepôts mondial
• Jining Changhong Engineering Machinery Co., Ltd. – Fondée en 1989, cette entreprise possède une vaste expérience dans le domaine des composants de transmission et du traitement thermique.

Partenaires de marque de confiance

Ces partenariats permettent à CQC TRACK d'offrir une gamme complète de produits qui répond aux attentes de qualité des clients sur tous les marchés cibles.

8. Certifications et normes de qualité

Tous les produits sont fabriqués dans des usines certifiées, et la documentation complète est disponible sur demande. CQC TRACK assure une traçabilité complète, des certificats des usines de matières premières aux rapports d'inspection finale.

9. Informations de commande

Résumé des numéros de pièces

Incoterms disponibles

• FOB – Port principal de Chine (Shanghai, Qingdao, Tianjin, Xiamen)
• CIF – Tout grand port du monde
• DDP – Pour les clients éligibles dans certaines régions (UE, Amérique du Nord, Australie)

Délais de livraison

• Articles en stock (régions sélectionnées) : 24 à 72 heures
• Production en usine : 15 à 20 jours ouvrables
• Spécifications personnalisées (ODM) : 25 à 30 jours ouvrables
• Variante de qualité arctique : 20 à 25 jours ouvrables

Méthodes d'expédition

• Fret aérien : Pour les commandes urgentes (3 à 7 jours)
• Transport maritime : Transport maritime standard (15 à 35 jours selon la destination)
• Fret ferroviaire : pour l’Asie centrale et la Russie (20 à 30 jours)

10. Coordonnées

Pour toute demande de renseignements, spécifications techniques ou pour passer une commande :

CQC TRACK – Division des trains de roulement pour véhicules lourds

• Email: sales@cqctrack.com
• Site web:www.cqctrack.com
• Lieu de production : Fujian / Shandong, Chine

Pour toute demande d'information régionale, veuillez indiquer votre marché dans l'objet de votre courriel afin qu'il soit rapidement transmis au responsable des ventes régional compétent.

11. Assistance technique et guide d'installation

CQC TRACK offre une assistance technique complète avant et après-vente :

Assistance avant-vente

• Vérification de la compatibilité : confirmation de la compatibilité avec le numéro de série, l’année-modèle et la configuration de la transmission finale de votre machine
• Évaluation de l'application : Recommandation de la qualité appropriée (standard, renforcée, arctique) en fonction des conditions d'utilisation
• Optimisation des kits : Recommandations complètes pour les kits de train de roulement afin d'optimiser la durée de vie.

Guide d'installation

• Spécifications de couple : Boulons de classe 12.9 : 450–550 Nm (couple final) ; suivre la séquence en croix
• Orientation des joints : Installation correcte des joints toriques et des joints d'étanchéité pour éviter les fuites.
• Préparation des boulons : Nettoyer les filetages ; appliquer un composé anti-grippage (pour applications en milieu arctique).
• Vérification de l'alignement : vérifier l'engagement du diamètre pilote avant le serrage au couple.

Assistance après-vente

• Analyse de l'usure : Évaluation des profils d'usure des dents de pignon pour déterminer les intervalles de remplacement
• Analyse des défaillances : Diagnostic des causes d’usure prématurée (désalignement, problèmes de tension de la chaîne, défauts des matériaux)
• Recommandations d'entretien : Réglages optimaux de la tension des chenilles pour des applications spécifiques

À propos de l'auteur

Jack est spécialiste senior des systèmes de trains de roulement chez CQC TRACK et possède plus de 15 ans d'expérience dans ce domaine. Il a fourni un soutien technique et des solutions d'approvisionnement à des entreprises minières et de construction en Australie, en Amérique du Sud, en Europe, en Asie centrale, en Amérique du Nord et en Afrique. Son expertise couvre la science des matériaux, les procédés de traitement thermique et la gestion de la chaîne d'approvisionnement mondiale pour les composants de trains de roulement de poids lourds.

Ce document est fourni à titre informatif. Les spécifications peuvent être modifiées sans préavis. Pour connaître les spécifications actuelles, la disponibilité et les prix, veuillez contacter directement CQC TRACK.
