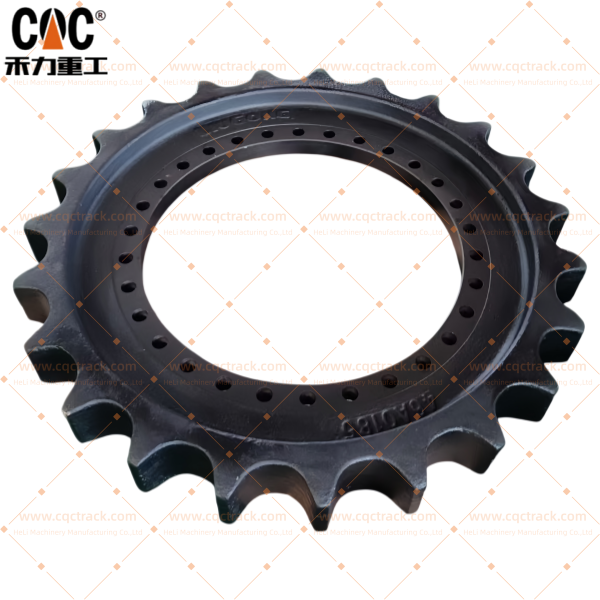

Livre blanc technique : LIUGONG46A0185Ensemble de roue dentée de chenille pour excavatrice robuste CLG970/CLG975

Fabricant d'origine : HELI Machinery Manufacturing Co., Ltd. (CQCTRACK)

1. Résumé : Ingénierie de l'interface de transmission de puissance pour les excavatrices de grande taille

L'ensemble pignon de transmission finale constitue l'élément de transmission de puissance principal du système de train de roulement d'une pelle sur chenilles. Pour les pelles LIUGONG CLG970 et CLG975 — des machines utilisées dans les travaux publics, l'exploitation de carrières et les mines — le pignon désigné par la référence [Numéro de pièce]46A0185Il constitue l'interface critique entre le moteur d'entraînement final de la machine et sa chaîne de chenilles. Cet ensemble est chargé de convertir la force de rotation à couple élevé en mouvement linéaire de la chenille, propulsant ainsi l'excavatrice sous des charges opérationnelles extrêmes dépassant 70 tonnes.

HELI Machinery Manufacturing Co., Ltd., opérant sous la marque CQCTRACK, fabrique ce composant essentiel grâce à des processus verticalement intégrés, de l'approvisionnement en matières premières au traitement thermique contrôlé, en passant par le forgeage en matrice fermée, l'usinage CNC de précision et une validation qualité complète. Ce document présente une description technique détaillée de l'ensemble roue dentée de chenille LIUGONG 46A0185, exposant la philosophie d'ingénierie, la science des matériaux, les protocoles de fabrication et les cadres d'assurance qualité qui distinguent ces composants des alternatives classiques du marché secondaire.

2. Matrice d'identification et de correspondance des produits

L'identification précise des composants est essentielle aux opérations d'approvisionnement et de maintenance. Le tableau suivant établit la correspondance entre les différentes références et leur contexte d'application.

3. Rôle fonctionnel dans le système de train de roulement

Comprendre le fonctionnement de l'ensemble pignon est essentiel pour apprécier les décisions d'ingénierie qui régissent sa conception, le choix des matériaux et les procédés de fabrication.

3.1 Fonctions opérationnelles principales

Dans l'architecture du châssis à chenilles des pelles hydrauliques LIUGONG CLG970 et CLG975, l'ensemble roue dentée remplit trois fonctions critiques qui déterminent collectivement la mobilité de la machine et l'intégrité du système de train de roulement :

1. Transmission de puissance :
Le pignon constitue le point final de conversion du couple dans la transmission. Il s'engage avec les bagues de la chaîne de chenille pour convertir le couple de rotation du moteur hydraulique de la transmission finale en force de traction linéaire. Cette transmission de puissance doit être fluide et continue afin d'éviter les à-coups susceptibles d'endommager la transmission finale et la structure du train de roulement.

2. Engagement de la chaîne de chenilles :
Le profil des dents du pignon est calibré géométriquement pour se synchroniser parfaitement avec le pas et le contour des bagues de la chaîne de chenille CLG970/CLG975. Cet engrènement précis garantit :

• Transfert de puissance fluide et sans vibrations
• Usure minimale des dents du pignon et des bagues de la chaîne de chenille
• Réduction du bruit généré pendant le fonctionnement
• Prévention du patinage des chenilles sous fortes demandes de couple

3. Synchronisation du système :
La roue dentée fonctionne de concert avec la roue libre, les galets de roulement et les galets porteurs pour maintenir une tension et un alignement optimaux des chenilles. Lorsque tous les composants du train de roulement sont dans leurs limites d'usure et correctement synchronisés, le système de chenilles offre une traction optimale et une durée de vie prolongée.

3.2 Contexte d'intégration du système

L'ensemble pignon s'interface avec les composants suivants pour former un système d'usure intégré :

4. Déconstruction technique : Anatomie de l’ensemble pignon 46A0185

Les performances d'un pignon dans les applications à forte intensité dépendent de l'intégration synergique de ses sous-systèmes constitutifs. La déconstruction suivante détaille les spécifications techniques mises en œuvre dans le processus de fabrication HELI CQCTRACK.

4.1 Métallurgie des matériaux : Fondements de la durabilité

Le choix du matériau de base est le premier et le plus important facteur déterminant des performances d'un pignon. HELI CQCTRACK utilise un protocole rigoureux de sélection des matériaux basé sur le cycle de service de l'application et la classe de machine.

Spécifications du matériau de base :

• Nuance : acier allié au chrome-molybdène haute résistance 42CrMo4 / SAE 4140 ou équivalent
• Caractéristiques du matériau :
  • Excellente trempabilité permettant une dureté superficielle profonde et uniforme
  • Haute résistance à la traction pour une meilleure résistance à la déformation plastique
  • Bonne résistance aux températures élevées
  • Résistance supérieure à la fatigue sous charge cyclique

Validation des matériaux :
Chaque lot de matière première fait l'objet d'une analyse spectrographique afin de vérifier sa composition chimique par rapport aux spécifications certifiées. Ceci garantit la constance d'un lot à l'autre et une traçabilité complète tout au long du processus de production.

4.2 Processus de forgeage : Optimisation du flux de grains

La transition de la matière première à l'ébauche de pignon s'effectue par forgeage en matrice fermée, un procédé qui améliore fondamentalement les propriétés mécaniques du composant.

Le procédé de forgeage aligne le flux des grains métalliques avec le contour géométrique de la pièce, créant ainsi une structure anisotrope offrant une résistance aux chocs supérieure à celle des pièces moulées. Ceci est particulièrement important pour la classe CLG970/CLG975, où les charges d'impact dues aux opérations d'excavation et de terrassement peuvent engendrer de fortes concentrations de contraintes à la base de la dent.

4.3 Usinage CNC de précision : Précision dimensionnelle

L'ébauche forgée subit un usinage CNC multi-axes pour obtenir la géométrie précise requise pour un ajustement et un fonctionnement corrects.

Caractéristiques d'usinage critiques :

Le profil de la dent est usiné selon la forme en développante exacte spécifiée par la conception de l'équipement d'origine, assurant un engagement en douceur avec la chaîne de chenille et éliminant les concentrations de contraintes excessives qui accélèrent l'usure.

4.4 Traitement thermique et ingénierie de surface

Le traitement thermique est au cœur de la durabilité exceptionnelle des pignons HELI CQCTRACK. Ce procédé crée un profil de dureté progressif qui optimise la résistance à l'usure tout en préservant la robustesse du noyau.

Protocole de durcissement par induction :

Justification technique :

• La surface durcie (58-62 HRC) offre une résistance extrême à l'abrasion due au contact avec les bagues de chenille et aux contaminants abrasifs.
• La profondeur importante du boîtier (3-5 mm) garantit une dureté constante tout au long de la durée de vie utile du pignon.
• Le noyau ductile (28-32 HRC) absorbe les chocs et prévient la fracture catastrophique de la dent.

Méthodes de durcissement alternatives :

• Cémentation : La diffusion du carbone suivie d'une trempe crée une couche dure avec un noyau résistant.
• Trempe à cœur : non recommandée pour les pignons car elle compromet la résistance aux chocs
• Durcissement par induction : méthode privilégiée pour le durcissement localisé des surfaces dentaires uniquement.

4.5 Protection de surface et résistance à la corrosion

Pour les composants exposés à des environnements d'exploitation difficiles, la protection de surface prolonge leur durée de vie et préserve l'intégrité de l'étanchéité.

5. Intégration du système d'étanchéité

L'interface entre le pignon d'entraînement et la transmission finale constitue une zone d'étanchéité critique. Toute infiltration de contaminants à travers cette interface est une cause majeure de défaillance de la transmission finale.

5.1 Ingénierie des surfaces d'étanchéité

Le pignon intègre des rainures et des surfaces d'étanchéité usinées avec précision, conçues pour s'interfacer avec des systèmes d'étanchéité de type multi-labyrinthe ou Duo-Cone :

• État de surface : Rectifié à Ra 0,8 μm ou mieux sur les surfaces de roulement des joints
• Chromage dur : appliqué pour sceller les zones de contact et prévenir la dégradation de surface induite par la corrosion.
• Précision géométrique : Tolérance de faux-rond ≤ 0,05 mm. Le TIR assure une compression uniforme du joint.

5.2 Philosophie d'exclusion de la contamination

Le système d'étanchéité remplit deux fonctions essentielles :

1. Rétention du lubrifiant : Empêche la perte d'huile de transmission finale
2. Exclusion des contaminants : empêche la pénétration de particules abrasives (silice, minerai pulvérisé, boues) susceptibles de provoquer des défaillances des composants internes.

Les composants HELI CQCTRACK sont conçus avec des surfaces d'étanchéité qui respectent ou dépassent les spécifications OEM, assurant une interface adéquate avec le système d'étanchéité existant de la machine.

6. Capacités de fabrication : HELI CQCTRACK en tant que fabricant source

HELI Machinery Manufacturing Co., Ltd. (CQCTRACK) opère en tant que fabricant verticalement intégré, se distinguant des distributeurs de pièces et des sociétés commerciales par un contrôle direct sur l'ensemble de la chaîne de valeur de production.

6.1 Architecture d'intégration verticale

6.2 Cadre d'assurance qualité

Le système qualité CQCTRACK intègre des points de contrôle obligatoires qui garantissent la constance d'un lot à l'autre et une traçabilité complète :

Validation des matières premières entrantes :

• Analyse chimique spectrographique conforme aux spécifications certifiées
• Contrôle par ultrasons selon la norme ASTM A388 pour la détection des défauts internes
• Vérification de la dureté et examen de la structure du grain

Contrôles en cours de processus :

• Inspection dimensionnelle à 100 % des caractéristiques critiques à l'aide de machines à mesurer tridimensionnelles (MMT)
• Surveillance en temps réel des paramètres de traitement thermique avec conservation des enregistrements numériques
• Inspection par particules magnétiques pour les défauts de surface et de subsurface

Validation de l'assemblage final :

• Cartographie de dureté : vérification minimale en 9 points par dent
• Équilibrage dynamique : G6.3 à la vitesse de fonctionnement
• Tests de rodage sous charge pour vérifier le bon fonctionnement

Systèmes de traçabilité :

• Certificats de matériaux selon EN 10204 3.1
• Conservation numérique des registres de traitement thermique et des rapports d'inspection
• Traçabilité des lots de production pour l'analyse des causes profondes

7. Résumé des spécifications techniques

8. Proposition de valeur pour l'exploitation des équipements

8.1 Justification économique du choix du fournisseur

8.2 Considérations relatives au coût total de possession

Pour les machines de la classe CLG970/CLG975 fonctionnant un nombre important d'heures annuelles, les avantages en termes de coût total de possession comprennent :

• Intervalles d'entretien prolongés grâce à une résistance à l'usure supérieure
• Prévention des dommages collatéraux aux chaînes de chenilles et aux transmissions finales
• Réduction des temps d'arrêt imprévus dus aux défaillances de pignons
• Des cycles d'usure prévisibles permettant une maintenance planifiée
• Validation de la garantie par traçabilité documentée

9. Stratégie de maintenance et de remplacement

9.1 Protocole d'inspection

L'inspection régulière du pignon d'entraînement permet une maintenance prédictive :

9.2 Recommandations relatives à la stratégie de remplacement

9.3 Prévention des modes de défaillance

Modes de défaillance courants pris en compte par la conception technique :

10. Conclusion : Confiance en ingénierie pour les opérations d'excavatrices lourdes

L'ensemble de roue dentée de chenille LIUGONG 46A0185 pour pelles hydrauliques CLG970 et CLG975, fabriqué par HELI Machinery Manufacturing Co., Ltd. (CQCTRACK), est le fruit d'une convergence entre science des matériaux de pointe, fabrication de précision et ingénierie adaptée aux applications spécifiques. Conçus pour répondre aux exigences rigoureuses des travaux publics, de l'exploitation de carrières et des mines, ces ensembles intègrent :

• Construction en acier forgé à grain contrôlé pour une résistance aux chocs supérieure
• Trempe par induction en profondeur assurant une durée de vie prolongée grâce à des profils de dureté différentiels
• Géométrie des dents usinée avec précision assurant un engagement parfait avec les bagues de la chaîne de chenille
• Surfaces d'étanchéité avancées conçues pour préserver l'intégrité de la transmission finale
• Fabrication verticalement intégrée garantissant une traçabilité complète et une homogénéité entre les lots
• Systèmes de qualité certifiés assurant la validation documentée des matériaux, des procédés et de l'assemblage final

Pour les gestionnaires de flottes, les ingénieurs de maintenance et les spécialistes des achats chargés d'optimiser la disponibilité et la rentabilité des pelles hydrauliques LIUGONG CLG970 et CLG975, s'approvisionner en ces ensembles de pignons auprès d'un fabricant spécialisé offre une voie démontrée vers un coût total de possession optimisé, une réduction des temps d'arrêt imprévus et une sécurité opérationnelle accrue.

Références

1. HELI Machinery Manufacturing Co., Ltd. « LIUGONG 46A0374 CLG9125 Ensemble de roue dentée de transmission finale. » Documentation produit CQCTRACK, 2025.
2. HELI Machinery Manufacturing Co., Ltd. « LIUGONG 46A0372 CLG965 Roue dentée AS/Groupe de pignons d'entraînement final. » Fiche technique CQCTRACK, 2025.
3. HELI Machinery Manufacturing Co., Ltd. « LIUGONG 46A0140 CLG920 CLG922 Ensemble pignon de chenille ». Documentation produit CQCTRACK, 2025.

Avertissement : LIUGONG, CLG970, CLG975 et la référence 46A0185 sont des marques déposées et la propriété de LiuGong Machinery Co., Ltd. HELI Machinery Manufacturing Co., Ltd. (CQCTRACK) est un fabricant indépendant spécialisé dans la production de composants de train de roulement de rechange haut de gamme. Les produits sont conçus pour être mécaniquement interchangeables avec les pièces d'origine mentionnées. Ce document est fourni à titre informatif uniquement et n'implique aucune affiliation, approbation ou parrainage de la part de LiuGong.
