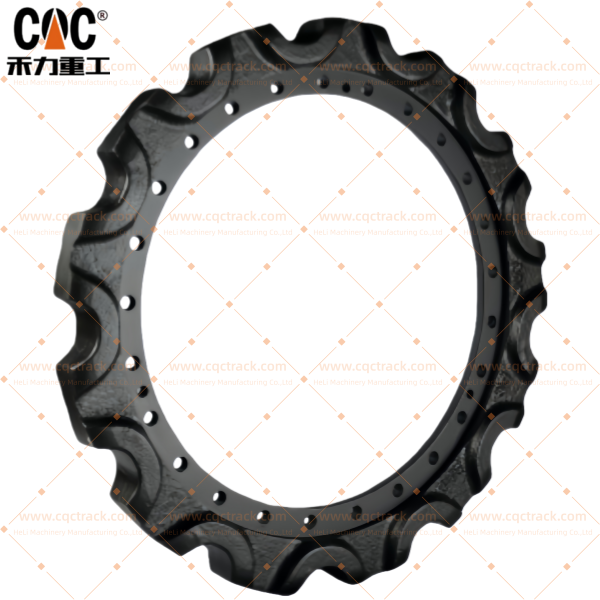

Komatsu 2092751172 2092751173 2092751170 PC800 Beltedrevenhet / Vippearm Sluttdrev Tannhjul Hjulgruppe / Produsert av CQC TRACK

Teknisk hvitbok: Komatsu2092751172 / 2092751173 / 2092751170PC800 Rock Arm sluttdrev tannhjulsenhet

Kildeprodusent: HELI Machinery Manufacturing Co., Ltd. (CQC-spor)

1. Sammendrag: Utvikling av strømgrensesnittet for tunge steinapplikasjoner

Det endelige drivhjulet er det kritiske kraftoverføringsgrensesnittet mellom den hydrauliske drivmotoren og beltekjeden i beltegående understellssystemer. For Komatsu PC800 – en kraftig maskin som brukes til steinutgraving, steinbrudd, fjerning av gruveoverlagring og storskala jordflytting – er tannhjulet betegnet med referansenumre.2092751172, 2092751173,2092751170må tåle ekstreme torsjonspåkjenninger, kontinuerlig slipende kontakt med beltekjedeforinger og de alvorlige støtbelastningene som er forbundet med steinarmoperasjoner der understellet møter taggete terreng, sprøytestein og slipende mineralfinstoffer.

Begrepet «fjellarm» i forbindelse med Komatsu PC800-applikasjoner refererer til den forsterkede understellskonfigurasjonen som er spesielt konstruert for tøffe fjellforhold. Denne konfigurasjonen krever tannhjulsenheter med forbedrede metallurgiske egenskaper, dypere settherding og overlegen slagfasthet sammenlignet med standardkomponenter.

HELI Machinery Manufacturing Co., Ltd., som opererer under merkevaren CQC TRACK, produserer denne kritiske kraftoverføringskomponenten som en vertikalt integrert produsent. Gjennom presisjonssmiing med lukket form, avansert induksjonsvarmebehandling og strenge kvalitetsstyringsprotokoller, leverer CQC TRACK tannhjulsenheter konstruert for mekanisk utskiftbarhet med Komatsu OEM-spesifikasjoner, samtidig som de inkluderer material- og prosessforbedringer spesielt optimalisert for bergarms driftssykluser.

Dette dokumentet gir en omfattende teknisk beskrivelse av Komatsu PC800 Rock Arm-tannhjulsenheten, med detaljer om ingeniørfilosofien, materialmetallurgien, produksjonsprotokollene, rammeverket for kvalitetssikring og applikasjonsspesifikke hensyn som definerer denne kritiske understellskomponenten.

2. Produktidentifikasjon og kryssreferansematrise

Nøyaktig komponentidentifikasjon er den grunnleggende forutsetningen for anskaffelses- og vedlikeholdsoperasjoner innen håndtering av tungt utstyr. Følgende matrise etablerer sammenhengen mellom de ulike referansenumrene og deres anvendelseskontekst.

Bruksmerknad: PC800 Rock Arm-konfigurasjonen er spesielt konstruert for operasjoner i sprøyteberg, steinbruddsdekker og gruveoverlagring der standard understellskomponenter opplever akselerert slitasje. Rock Arm-tannhjulene har forbedret metallurgi og dypere herding for å tåle de unike kravene i steinterreng.

3. Funksjonell rolle i bergarmunderstellet

I beltechassisarkitekturen til Komatsu PC800 Rock Arm-konfigurasjonen fungerer tannhjulsenheten som den primære driveren til understellssystemet, og utfører funksjoner som direkte påvirker maskinens mobilitet, graveeffektivitet og komponentenes levetid under tøffe fjellforhold.

3.1 Primære driftsfunksjoner

1. Momentomforming og kraftoverføring:
Tannhjulet monteres direkte på planetnavet på sluttdrevet, og mottar rotasjonsinngang med høyt dreiemoment fra den hydrauliske motoren via en kileaksel eller et kilegrensesnitt. Gjennom presisjonstanninngrep med beltekjedebøssingene konverterer det rotasjonsenergi til lineær trekkraft, som driver maskinen over steinfylte arbeidsplasser. Ved bruk av steinarmer er jevn dreiemomentlevering avgjørende for å opprettholde trekkraften ved graving mot harde materialflater.

2. Synkronisering av sporkjede:
Tannhjulets tannavstand og kontur er nøyaktig kalibrert for å samsvare med beltekjedespesifikasjonene til PC800 Rock Arm-konfigurasjonen. Riktig synkronisering sikrer jevn lastfordeling over flere tenner, noe som minimerer lokaliserte spenningskonsentrasjoner som fører til for tidlig tannslitasje, avskalling eller brudd – svikttilstander som akselereres i fjellapplikasjoner der sjokkbelastninger er hyppige og alvorlige.

3. Systemintegrasjon og -justering:
Som det primære drivelementet fungerer tannhjulet sammen med lederullen, beltehjulene og bærerullene for å opprettholde riktig beltegeometri og spenning. Enhver feiljustering, slitasjeubalanse eller installasjonsfeil i tannhjulet kan forplante seg til akselerert slitasje i hele understellssystemet – noe som gjør presisjonsproduksjon og korrekt installasjon kritiske krav for å oppnå optimal komponentlevetid i bergarmoperasjoner.

3.2 Kontekst for systemintegrasjon

4. Teknisk dekonstruksjon: Anatomien til PC800 Rock Arm-tannhjulsenheten

Ytelsen og levetiden til et tannhjul i PC800 Rock Arm-klassen bestemmes av den synergistiske integrasjonen av avansert materialvitenskap, smiteknologi, presisjonsmaskinering og termisk behandling. Hvert produksjonstrinn utføres under kontrollerte forhold for å sikre jevn kvalitet og ytelse.

4.1 Materialmetallurgi: Fundament for fjellarbeid

Valg av basismateriale er det kritiske første trinnet i å oppnå den nødvendige kombinasjonen av overflateslitasjemotstand, kjerneseighet og utmattingsstyrke som er avgjørende for bergarmens driftssykluser.

Spesifikasjon av basismateriale:

• Kvalitet: Høyfast krom-molybden-legeringsstål (tilsvarende 42CrMo4 / SAE 4140) eller høyverdig mangan-bor smiestål
• Materialegenskaper:
  • Utmerket herdbarhet muliggjør dyp, jevn hardhet i overflaten
  • Høy strekkfasthet (typisk 900–1100 MPa etter varmebehandling) for motstand mot plastisk deformasjon under toppbelastninger fra bergpåvirkning
  • God seighet ved høye temperaturer
  • Overlegen utmattingsmotstand under sykliske belastningsforhold
  • Forbedret støtdemping for traversering av fjellterreng

Forbedringer av materialet i bergarmen:
Sammenlignet med standard tannhjul kan Rock Arm-konfigurasjoner inneholde:

• Høyere legeringsinnhold for forbedret herdbarhet
• Raffinert kornstruktur gjennom kontrollerte smiparametere
• Forbedrede renholdsstandarder med redusert inkluderingsinnhold

Protokoll for materialvalidering:
Hvert materialparti gjennomgår spektrografisk kjemisk analyse for å verifisere sammensetningen mot sertifiserte spesifikasjoner, noe som sikrer konsistens fra parti til parti og full sporbarhet gjennom hele produksjonsprosessen.

4.2 Smiprosess: Optimalisering av kornflyt for slagfasthet

Overgangen fra råmateriale til tannhjulemne skjer gjennom varmsmiing med lukket dyse – en prosess som fundamentalt forbedrer komponentens mekaniske egenskaper sammenlignet med støpte alternativer. Dette er spesielt kritisk for bergapplikasjoner der støtbelastningene er store og hyppige.

Den lukkede smiprosessen justerer metallkornstrømmen med komponentens geometriske kontur, noe som skaper en anisotropisk struktur med overlegen slagfasthet sammenlignet med støpte alternativer. Dette er spesielt kritisk for PC800 Rock Arm-klassen, hvor slagbelastninger fra å krysse sprøyteberg og grave mot harde materialflater skaper alvorlige spenningskonsentrasjoner ved tannroten.

4.3 Presisjons-CNC-maskinering: Dimensjonsnøyaktighet

Det smidde emnet gjennomgår flerakset CNC-maskinering for å oppnå den presise geometrien som kreves for riktig passform og funksjon. Dimensjonsnøyaktigheten verifiseres ved hjelp av koordinatmålemaskiner (CMM) og presisjonsmåleverktøy.

Kritiske maskinbearbeidede funksjoner:

Tannprofilen er maskinert til den nøyaktige evolventformen som er spesifisert av det originale utstyrsdesignet, noe som sikrer jevnt inngrep med beltekjeden og eliminerer unødige spenningskonsentrasjoner som akselererer slitasje – et kritisk krav ved drift på fjelloverflater der sjokkbelastninger overføres direkte gjennom beltesystemet.

4.4 Varmebehandling og overflateteknikk for fjellarbeid

Varmebehandling er kjernen i holdbarhetsfordelen som tilbys av CQC TRACK Rock Arm-tannhjul. Prosessen skaper en gradert hardhetsprofil som maksimerer slitestyrken mot steinslitage, samtidig som kjernens seighet for støtdemping opprettholdes.

Protokoll for induksjonsherding:

Teknisk begrunnelse for bruk av bergarmer:

• Den herdede overflaten (58–62 HRC) gir ekstrem slitestyrke mot kontakt med beltebøssinger og slipende steinpartikler (silika, kvarts, granittpartikler)
• Den dype huldybden (3–5 mm) sikrer bevart hardhet gjennom hele tannhjulets levetid – selv etter betydelig tannslitasje fra steinkontakt
• Den duktile kjernen (28–35 HRC) absorberer støtbelastninger fra fjellgjennomgang og forhindrer katastrofale tannbrudd under sjokkbelastningsforhold
• Induksjonsherdingsprosessen lokaliserer varmebehandlingen kun til tannoverflatene, og bevarer kjernens duktilitet for slagfasthet

4.5 Overflatebeskyttelse og korrosjonsmotstand

For komponenter som er utsatt for tøffe miljøer i berggruvedrift – inkludert slipende støv, fuktighet og ekstreme temperaturer – forlenger overflatebeskyttelse levetiden og opprettholder tetningsintegriteten.

5. Tekniske hensyn ved bruk av fjellarmer

5.1 Spesielle driftskrav for bergarmkonfigurasjoner

PC800 Rock Arm-konfigurasjonen har unike driftsegenskaper som påvirker tannhjulets design og slitasjemønstre:

5.2 Analyse av slitasjemodus for bergarmer

I motsetning til standard bruksområder der gradvis slitasje er den primære feiltilstanden, har vippearmtannhjul:

• Støtindusert tannbrudd fra plutselig kontakt med store steiner
• Akselerert slipende slitasje fra silika- og kvartspartikler
• Avskalling og delaminering fra syklisk belastning på herdede overflater
• Tetningsforurensning fra fint steinstøv som trenger inn i tetningsgrensesnitt

Disse faktorene nødvendiggjør tannhjulsdesign med forbedret metallurgi, dypere hulherding og overlegen tetningsoverflatefinish.

6. Produksjonskapasiteter: HELI CQC TRACK som kildeprodusent

HELI Machinery Manufacturing Co., Ltd. (CQC TRACK) opererer som en vertikalt integrert produsent, og skiller seg ut fra deledistributører og handelsselskaper gjennom direkte kontroll over hele produksjonsverdikjeden – fra innkjøp av råvarer til sluttmontering og testing.

6.1 Vertikal integrasjonsarkitektur

6.2 Rammeverk for kvalitetssikring

CQC TRACK-kvalitetssystemet inkluderer obligatoriske inspeksjonsporter som sikrer konsistens fra batch til batch og full sporbarhet på tvers av alle produksjonsstadier.

Validering av innkommende materiale:

• Spektrografisk kjemisk analyse mot sertifiserte spesifikasjoner
• Ultralydtesting i henhold til gjeldende standarder for intern feildeteksjon
• Hardhetsverifisering og undersøkelse av kornstruktur

Kontroller i prosessen:

• 100 % dimensjonsinspeksjon av kritiske funksjoner ved bruk av CMM og presisjonsmåleutstyr
• Sanntidsovervåking av varmebehandlingsparametere med digital oppbevaring av loggføring
• Magnetisk partikkelinspeksjon for overflate- og underoverflatedefekter

Validering av endelig montering:

• Hardhetskartlegging: flerpunktsverifisering per tannprofil
• Utløpstest for å verifisere konsentrisitet og dynamisk balanse
• Inspeksjon av tetningsoverflaten for å sikre riktig grensesnittgeometri

Sporbarhetssystemer:

• Materialsertifikater i henhold til gjeldende standarder
• Digital oppbevaring av varmebehandlingslogger og inspeksjonsrapporter
• Sporbarhet av produksjonsparti muliggjør rotårsaksanalyse og garantivalidering

7. Sammendrag av tekniske spesifikasjoner

8. Verdiforslag for berggruvedrift

8.1 Økonomisk begrunnelse for valg av kildeprodusent

8.2 Hensyn til totale eierkostnader for bergapplikasjoner

For PC800 Rock Arm-flåter som opererer innen steinbrudd, gruvedrift og fjellutgraving, inkluderer fordelene med totale eierkostnader for kvalitetsdrevne tannhjulsenheter:

• Forlengede serviceintervaller gjennom overlegen slitestyrke og dyp kappehardhet optimalisert for steinslitasje
• Forebygging av følgeskader på beltekjeder og sluttdrev fra tannhjulssvikt på avsidesliggende steder for berggruvedrift
• Redusert uplanlagt nedetid på grunn av for tidlig slitasje på tannhjulet eller katastrofal feil i kritiske produksjonsperioder
• Forutsigbare slitasjesykluser muliggjør planlagt vedlikehold rundt produksjonsplaner
• Garantivalidering gjennom dokumentert sporbarhet og materialsertifiseringer
• Forbedrede sikkerhetsmarginer gjennom pålitelig kraftoverføring under fjellutgravingsoperasjoner

9. Vedlikeholds-, inspeksjons- og utskiftingsstrategi for bergarmapplikasjoner

9.1 Inspeksjonsprotokoll for bergutvinningsforhold

Regelmessig inspeksjon av tannhjulsenheten muliggjør prediktivt vedlikehold og forhindrer katastrofale feil. Fjellarmoperasjoner krever økt inspeksjonsfrekvens på grunn av akselerert slitasje.

9.2 Anbefalinger for utskiftingsstrategi for bergarm

9.3 Forebygging av feilmodus for fjellarm

10. Konklusjon: Ingeniørtillit for gruvedrift i fjellarmer

Komatsu 2092751172 / 2092751173 / 2092751170 PC800 tannhjulsenhet for bergarm, produsert av HELI Machinery Manufacturing Co., Ltd. (CQC TRACK), representerer en kombinasjon av avansert materialvitenskap, presisjonsproduksjon og applikasjonsspesifikk konstruksjon for krevende fjellutgravingsforhold. Disse enhetene er utviklet for de strenge kravene ved steinbrudd, fjerning av overjord fra gruvedrift og fjellutgravingsoperasjoner, og inneholder:

• Smidd stålkonstruksjon med kontrollert kornstrøm for overlegen slagfasthet, utmattingsstyrke og motstand mot katastrofale brudd i fjellapplikasjoner
• Dyp induksjonsherding (58–62 HRC, 3–5 mm effektiv dybde) gir forlenget slitestyrke gjennom differensielle hardhetsprofiler optimalisert for bergslitasje
• Presisjonsmaskinert tanngeometri (AGMA klasse 9 eller tilsvarende) sikrer perfekt inngrep med Komatsu PC800 Rock Arm beltekjedesystemer
• Avanserte tetningsflater konstruert for å opprettholde sluttdrevets tetningsintegritet og forhindre inntrengning av forurensninger fra steinstøv og slipende finstoffer
• Designhensyn optimalisert for bergarmer som tar for seg de unike driftskravene ved krevende fjellutgravingsapplikasjoner
• Vertikalt integrert produksjon som sikrer full sporbarhet, konsistens fra batch til batch og kvalitetskontroll gjennom hele produksjonsprosessen
• Sertifiserte kvalitetssystemer som gir dokumentert validering av materialer, prosesser og sluttmontering

For flåteforvaltere, vedlikeholdsingeniører og innkjøpsspesialister som er ansvarlige for å maksimere tilgjengeligheten, produktiviteten og kostnadseffektiviteten til Komatsu PC800 Rock Arm-gravemaskiner som opererer under tøffe fjellforhold, tilbyr det å kjøpe disse tannhjulsenhetene fra en spesialisert produsent en påviselig vei til optimaliserte totale eierkostnader, redusert uplanlagt nedetid og forbedret driftssikkerhet i de mest krevende berggruvemiljøene.

Ansvarsfraskrivelse: Komatsu, PC800, Rock Arm og delenumrene 2092751172, 2092751173 og 2092751170 er varemerker og eiendom tilhørende Komatsu Ltd. HELI Machinery Manufacturing Co., Ltd. (CQC TRACK) er en uavhengig produsent som spesialiserer seg på produksjon av førsteklasses reservedeler til understellet.
