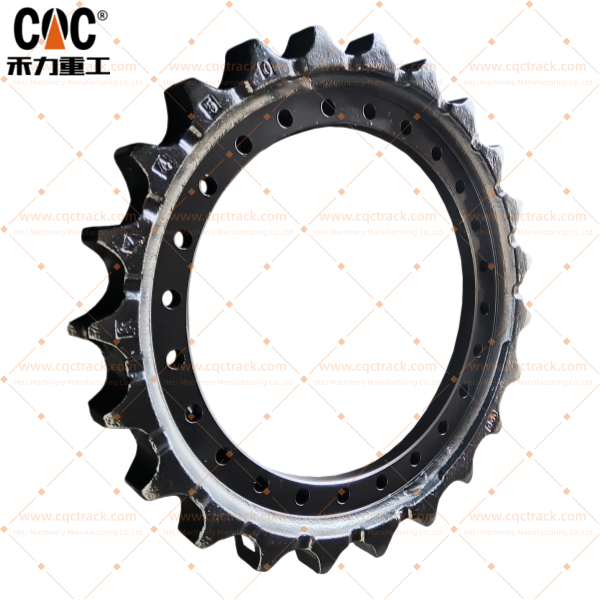

Komponen Undercarriage Tugas Berat KOBELCO

Rakitan Sproket Rantai Track | Grup Roda Sproket Penggerak Akhir

Oleh JACK
Spesialis Senior Bagian Bawah Kendaraan,Jalur CQC

1. Gambaran Umum Produk

Rakitan Sproket Rantai Track KOBELCO, yang juga disebut sebagai Grup Roda Sproket Penggerak Akhir, adalah komponen transmisi daya yang dirancang dengan presisi untuk ekskavator crawler besar seri KOBELCO SK450, SK460, SK485, dan CX460. Berfungsi sebagai antarmuka penting antara motor penggerak hidrolik dan rantai track, rakitan sproket ini mengubah torsi hidrolik menjadi gaya traksi—menjadikannya salah satu komponen yang paling banyak menerima beban dan rentan terhadap keausan di seluruh sistem undercarriage untuk ekskavator besar yang beroperasi di aplikasi pertambangan, penggalian, dan konstruksi berat.

Jalur CQCmemproduksi rakitan ini sebagai pengganti langsung berkualitas OEM, yang dirancang untuk memenuhi atau melampaui spesifikasi peralatan asli. Dengan integrasi vertikal yang mencakup pengadaan bahan baku, penempaan cetakan tertutup, pemesinan presisi, perlakuan panas, dan perakitan akhir, kami beroperasi sebagai pemasok dan penyedia layanan yang terintegrasi secara vertikal.pabrik sumberserta menjadi mitra manufaktur bagi distributor, operator armada, dan dealer peralatan di pasar global.

Referensi Silang OEM

Model Excavator KOBELCO yang Berlaku

SK450, SK460, SK485, dan CX460 mewakili kelas ekskavator besar Kobelco—mesin dengan bobot operasi mulai dari 45 hingga 48,5 ton. Mesin-mesin ini digunakan dalam aplikasi yang paling menuntut: pemindahan lapisan tanah penutup tambang, penopang pertambangan, proyek infrastruktur skala besar, dan pembongkaran berat. CX460, sebagai bagian dari seri CX Kobelco, menggabungkan sistem hidrolik canggih dan daya tahan rangka bawah yang ditingkatkan yang dirancang khusus untuk siklus kerja berat.

2. Spesifikasi Teknis: Dirancang untuk Siklus Kerja Ekstrem

Rakitan sproket pada aplikasi ekskavator besar berfungsi sebagai antarmuka penggerak akhir, yang terhubung dengan bushing rantai trek untuk mentransmisikan daya dorong. Untuk mesin kelas 45-48 ton, bebannya jauh lebih tinggi daripada ekskavator yang lebih kecil, sehingga membutuhkan spesifikasi material yang lebih baik, pengerasan permukaan yang lebih dalam, dan geometri gigi yang lebih kuat.

2.1 Tanggung Jawab Fungsional Utama

Transmisi Daya: Sproket mengubah torsi rotasi dari motor penggerak hidrolik menjadi gaya traksi linier. Dengan berat operasi mesin 45.000-48.500 kg, sproket harus mentransmisikan gaya yang cukup untuk menggerakkan mesin dan muatannya melintasi berbagai medan.

Pengikatan Rantai Track: Gigi sproket terhubung dengan bushing rantai track. Geometri profil gigi secara langsung memengaruhi kelancaran pengikatan, tingkat kebisingan, dan tingkat keausan pada komponen sproket dan rantai.

Distribusi Beban: Selama perjalanan dan penggalian, sproket mengalami torsi kondisi tetap dan beban kejut. Komponen tersebut harus dirancang untuk mendistribusikan gaya-gaya ini tanpa menimbulkan konsentrasi tegangan yang dapat menyebabkan kegagalan dini.

2.2 Spesifikasi Teknis

Meskipun gambar teknik Kobelco yang tepat tetap menjadi hak milik, spesifikasi standar industri untuk sprocket excavator kelas 45-48 ton mencakup parameter berikut berdasarkan data teknik CQC TRACK.

2.3 Pertimbangan Desain untuk SK450, SK460, SK485, CX460

Kelas 45-48 ton menghadirkan tantangan desain khusus untuk rakitan sproket:

Transmisi Torsi Tinggi: Ekskavator besar ini menghasilkan torsi yang besar pada penggerak akhir. Sproket harus dirancang dengan kekuatan akar gigi dan integritas material yang cukup untuk menahan gaya-gaya ini tanpa patah gigi atau kegagalan hub.

Masa Pakai yang Lebih Lama: Dalam aplikasi penggalian dan pertambangan, ekskavator besar biasanya beroperasi selama 2.000-3.000 jam per tahun. Sproket harus memberikan masa pakai yang lebih lama untuk meminimalkan waktu henti dan mengurangi total biaya kepemilikan.

Manajemen Beban Kejut: Ekskavator besar seringkali menghadapi beban kejut selama penggalian dan perjalanan di medan yang tidak rata. Material dan perlakuan panas pada sprocket harus menyeimbangkan ketahanan aus dengan ketangguhan yang dibutuhkan untuk menyerap benturan tanpa retak.

3. Landasan Metalurgi: Ilmu Material untuk Aplikasi Ekskavator Besar

3.1 Kriteria Pemilihan Baja Paduan

Lingkungan kerja sprocket excavator kelas 45-48 ton menghadirkan persyaratan material yang ekstrem. Komponen tersebut harus secara bersamaan tahan terhadap keausan abrasif akibat kontak terus menerus dengan bushing rantai trek; tahan terhadap kelelahan siklus tinggi akibat pengaitan gigi yang berulang; menyerap beban benturan dari gaya penggalian dan perjalanan di medan yang tidak rata; dan mempertahankan stabilitas dimensi di bawah beban torsi tinggi.

Produsen premium seperti CQC TRACK memilih jenis baja paduan tertentu yang mencapai keseimbangan optimal antara kekerasan, ketangguhan, dan ketahanan terhadap kelelahan untuk kelas aplikasi yang menuntut ini:

Baja Kromium-Molibdenum 42CrMo4: Ini adalah pilihan material premium untuk sprocket excavator besar. Dengan kandungan kromium 0,90-1,20% dan molibdenum 0,15-0,30%, 42CrMo4 memberikan kemampuan pengerasan yang luar biasa, kekuatan lelah yang tinggi, dan ketangguhan yang sangat baik bahkan pada kedalaman penampang yang menjadi ciri komponen kelas 45-48 ton. Kromium meningkatkan kemampuan pengerasan dan memberikan ketahanan korosi yang moderat; molibdenum memperhalus struktur butir, meningkatkan kekuatan suhu tinggi selama perlakuan panas, dan meningkatkan ketangguhan.

Paduan Kromium-Mangan-Molibdenum 40CrMnMo: Untuk aplikasi yang membutuhkan ketahanan aus yang lebih baik dan kemampuan pengerasan menyeluruh, baja kromium-mangan-molibdenum direkomendasikan. Kandungan mangan lebih lanjut meningkatkan kemampuan pengerasan dan berkontribusi pada struktur butir halus.

Ketertelusuran Material: Produsen terkemuka menyediakan dokumentasi material yang komprehensif, termasuk Laporan Uji Pabrik (Mill Test Reports/MTR) yang mengesahkan komposisi kimia dengan analisis spesifik unsur (C, Si, Mn, P, S, Cr, Mo, Ni sesuai kebutuhan).

3.2 Proses Penempaan: Keharusan Struktur Butir

Metode pembentukan utama secara fundamental menentukan sifat mekanik dan masa pakai sproket. Untuk sproket ekskavator besar, penempaan panas cetakan tertutup sangat penting. Sproket cor, meskipun lebih murah, tidak dapat mencapai integritas struktur butiran yang dibutuhkan untuk aplikasi kelas 45-48 ton.

Proses penempaan dimulai dengan memotong billet baja dengan berat yang tepat, memanaskannya hingga sekitar 1150-1250°C sampai sepenuhnya teraustenisasi, kemudian subjectingnya pada deformasi tekanan tinggi di antara cetakan yang dikerjakan dengan mesin presisi dalam beberapa tahap penempaan. Perlakuan termomekanis ini menghasilkan aliran butir kontinu yang mengikuti kontur komponen, menyelaraskan batas butir tegak lurus terhadap arah tegangan utama—terutama penting pada radius akar gigi, di mana konsentrasi tegangan paling tinggi. Struktur yang dihasilkan menunjukkan kekuatan lelah 25-35% lebih tinggi dan penyerapan energi benturan yang jauh lebih besar dibandingkan dengan alternatif cor.

3.3 Rekayasa Perlakuan Panas dengan Sifat Ganda

Kecanggihan metalurgi dari sproket ekskavator besar berkualitas tinggi terwujud dalam profil kekerasannya yang direkayasa secara presisi—permukaan gigi yang keras dan tahan aus dipadukan dengan inti yang kuat dan mampu menyerap benturan:

Pendinginan dan Penempaan (Q&T): Seluruh blanko sproket tempa diaustenisasi pada suhu 840-880°C, kemudian didinginkan dengan cepat dalam air, minyak, atau larutan polimer yang diaduk. Transformasi ini menghasilkan martensit—memberikan kekerasan maksimum tetapi dengan kerapuhan yang terkait. Penempaan segera pada suhu 550-650°C memungkinkan karbon mengendap sebagai karbida halus, mengurangi tegangan internal dan mengembalikan ketangguhan. Kekerasan inti yang dihasilkan biasanya berkisar antara 28-35 HRC, memberikan ketangguhan optimal untuk penyerapan benturan.

Pengerasan Gigi dengan Induksi: Setelah pemesinan akhir, permukaan aus kritis—khususnya sisi gigi, ujung gigi, dan radius akar—mengalami pengerasan induksi lokal. Kumparan induktor tembaga yang dibentuk secara presisi mengikuti profil gigi, menginduksi arus eddy yang dengan cepat memanaskan lapisan permukaan hingga suhu austenitisasi (900-950°C) dalam hitungan detik. Pendinginan air segera menghasilkan lapisan martensitik dengan kedalaman 8-12 mm dengan kekerasan permukaan HRC 52-58, memberikan ketahanan luar biasa terhadap keausan abrasif akibat kontak dengan bantalan rel.

Pengerasan diferensial ini menciptakan struktur komposit yang ideal: permukaan gigi yang tahan aus yang mampu menahan kontak abrasif dengan bantalan rel, didukung oleh inti yang kuat yang menyerap beban benturan tanpa menyebabkan kerusakan gigi yang fatal.

3.4 Protokol Jaminan Mutu

CQC TRACK menerapkan verifikasi kualitas multi-tahap di seluruh proses produksi:

• Pengujian Ultrasonik (UT): Memverifikasi kekokohan internal dari tempaan kritis, mendeteksi porositas garis tengah, inklusi, atau laminasi yang dapat menyebabkan kegagalan dini di bawah beban berat.
• Inspeksi Partikel Magnetik (MPI): Memeriksa area-area kritis—khususnya akar gigi, lubang baut pemasangan, dan fillet hub—untuk mendeteksi retakan yang muncul di permukaan atau bekas terbakar akibat penggerindaan.
• Verifikasi Dimensi: Mesin Pengukur Koordinat (CMM) memverifikasi dimensi kritis, dengan kontrol proses statistik yang mempertahankan indeks kemampuan proses (Cpk) yang biasanya melebihi 1,33 untuk fitur-fitur kritis.

4. Kemampuan Manufaktur: Mengapa Memilih CQC TRACK?

Sebagai produsen, bukan sekadar distributor, CQC TRACK mengontrol setiap tahap produksi—mulai dari sertifikasi material hingga perakitan akhir. Integrasi vertikal ini memastikan kualitas yang konsisten, ketelusuran penuh, dan keandalan rantai pasokan.

4.1 Proses Manufaktur Tingkat Lanjut

Penempaan Cetakan Tertutup: CQC TRACK menggunakan mesin tempa berkapasitas besar yang mampu menghasilkan komponen sprocket untuk excavator kelas 45-48 ton. Proses cetakan tertutup memastikan aliran butiran dan kepadatan material yang konsisten di seluruh komponen.

Pengerasan Induksi Presisi: Peralatan pengerasan induksi yang dikontrol komputer dengan teknologi pelacakan gigi memastikan kedalaman pengerasan yang seragam di semua gigi, menghilangkan titik-titik lunak yang dapat menyebabkan keausan dini.

Pemesinan CNC: Semua permukaan kritis—lubang baut pemasangan, diameter pilot, permukaan hub, dan geometri gigi—dimesin secara presisi pada pusat pemesinan CNC besar untuk mencapai toleransi ±0,05 mm.

4.2 Sistem Manajemen Mutu

• Bersertifikasi ISO 9001:2015: Manajemen mutu komprehensif yang mencakup semua tahapan produksi.
• Dokumentasi Proses: Ketelusuran penuh dari bahan baku hingga produk jadi
• Peningkatan Berkesinambungan: Pengendalian proses statistik dan audit kualitas secara berkala

5. Cakupan Pasar Regional & Dukungan Logistik

CQC TRACK mempertahankan rantai pasokan global dengan lokasi stok strategis dan keahlian regional untuk melayani beragam kondisi operasional di berbagai pasar sasaran.

5.1 Australia & Oseania

Australia merupakan salah satu lingkungan undercarriage yang paling menantang di dunia. Kombinasi bijih besi abrasif di Australia Barat, batuan keras di Queensland, dan logistik lokasi terpencil membutuhkan komponen yang memberikan masa pakai yang luar biasa. CQC TRACK telah bermitra dengan distributor lokal untuk memastikan bahwa rakitan sprocket Kobelco SK450/SK460/SK485/CX460 tersedia kapan dan di mana pun dibutuhkan.

5.2 Jepang & Asia Timur Laut

Sebagai negara asal peralatan konstruksi Kobelco, pasar Jepang menuntut komponen yang sesuai dengan standar ketat pabrikan. Rakitan sprocket CQC TRACK diproduksi untuk memenuhi harapan ini melalui protokol kualitas yang ketat.

5.3 Amerika Selatan

Sektor pertambangan Amerika Selatan—khususnya operasi tembaga di Chili dan Peru—membutuhkan komponen undercarriage yang mampu menahan abrasi ekstrem dan beban benturan tinggi. Sproket kami dirancang dengan kedalaman lapisan yang ditingkatkan (≥8 mm) untuk memberikan masa pakai yang lebih lama dalam kondisi tersebut.

5.4 Amerika Utara

Lingkungan operasi yang beragam di Amerika Utara—dari ladang minyak Kanada hingga tambang batu di Texas—membutuhkan komponen sasis yang berkinerja andal dalam kondisi ekstrem.

5.5 Rusia & Asia Tengah

Untuk operasi di Siberia dan Timur Jauh Rusia, di mana suhu lingkungan dapat turun di bawah -40°C, CQC TRACK menawarkan varian kelas Arktik yang menampilkan baja suhu rendah yang diformulasikan khusus dengan ketahanan benturan yang ditingkatkan pada suhu di bawah nol.

5.6 Afrika Selatan & Afrika Sub-Sahara

Sektor pertambangan Afrika beroperasi dalam kondisi yang menantang. Sproket CQC TRACK dirancang dengan material yang kokoh untuk menahan lingkungan yang menuntut ini.

5.7 Eropa

Pelanggan di Eropa mendapat manfaat dari pergudangan lokal yang memungkinkan pengiriman cepat di seluruh benua.

5.8 Korea

Pasar Korea membutuhkan komponen yang memenuhi standar presisi tinggi. Rakitan sprocket CQC TRACK diproduksi untuk memenuhi spesifikasi OEM secara tepat.

6. Konteks Sistem Undercarriage: Solusi Lengkap

Meskipun artikel ini berfokus pada rakitan sprocket, CQC TRACK memproduksi seluruh rangkaian komponen undercarriage untuk excavator KOBELCO SK450, SK460, SK485, dan CX460:

Bagi operator armada, pengadaan perlengkapan sasis lengkap dari satu produsen memastikan kompatibilitas komponen, menyederhanakan pengadaan, memungkinkan penetapan harga berdasarkan volume, dan menjamin kualitas yang konsisten di semua komponen.

7. Sertifikasi Mutu

8. Informasi Pemesanan

Incoterms Tersedia

• FOB – Pelabuhan utama Tiongkok (Shanghai, Qingdao, Tianjin, Xiamen)
• CIF – Pelabuhan utama mana pun di seluruh dunia
• DDP – Untuk pelanggan yang memenuhi syarat di wilayah tertentu (UE, Amerika Utara, Australia)

Waktu Tunggu

• Ketersediaan Stok Barang (wilayah tertentu): 24-72 jam
• Produksi Pabrik: 15-20 hari kerja
• Varian Kelas Arktik: 20-25 hari kerja

9. Informasi Kontak

CQC TRACK – Divisi Undercarriage Tugas Berat

• Email: cqc@cqctrack.com
• Situs web:www.cqctrack.com
• Lokasi Pabrik: Fujian, Cina

Titik Kontak Regional

10. Dukungan Teknis & Panduan Instalasi

Panduan Instalasi

• Spesifikasi torsi: Baut pemasangan Grade 12.9: 600-750 Nm; ikuti urutan pola silang.
• Orientasi penyegelan: Pemasangan O-ring dan gasket yang benar untuk mencegah kebocoran.
• Persiapan baut: Bersihkan ulir; oleskan senyawa anti-lengket (aplikasi kelas Arktik).
• Pemeriksaan keselarasan: Verifikasi keterlibatan diameter pilot sebelum pengencangan.

Dukungan Purna Jual

• Analisis keausan: Menilai pola keausan gigi sproket untuk menentukan interval penggantian.
• Analisis kegagalan: Mendiagnosis penyebab keausan dini
• Rekomendasi perawatan: Pengaturan tegangan trek optimal untuk aplikasi tertentu

Tentang Penulis

JACK adalah Spesialis Sistem Undercarriage Senior di CQC TRACK dengan pengalaman lebih dari 15 tahun di bidang sistem undercarriage alat berat. Ia telah memberikan dukungan teknis dan solusi pasokan untuk operasi pertambangan dan konstruksi di seluruh Australia, Amerika Selatan, Eropa, Asia Tengah, Amerika Utara, dan Afrika.
